精动实验设备-高压共轨系统工作原理

发布时间:2018-10-31    本文被阅读 :350 次

高压共轨系统利用较大容积的共轨腔将油泵输出的高压燃油蓄积起来,并消除燃油中的压力波动,然后再输送给每个喷油器,通过控制喷油器上的电磁阀实现喷射的开始和终止。

    精动实验设备-高压共轨系统工作原理

      高压共轨系统利用较大容积的共轨腔将油泵输出的高压燃油蓄积起来,并消除燃油中的压力波动,然后再输送给每个喷油器,通过控制喷油器上的电磁阀实现喷射的开始和终止。

      高压共轨系统主要由电控单元、高压油泵、蓄压器(共轨管)、电控喷油器以及各种传感器等组成。低压燃油泵将燃油输入高压油泵,高压油泵将燃油加压送入高压油轨(蓄压器),高压油轨中的压力由电控单元根据油轨压力传感器测量的油轨压力以及需要进行调节,高压油轨内的燃油经过高压油管,根据机器的运行状态,由电控单元确定合适的喷油定时、喷油持续期由电液控制的电子喷油器将燃油喷入汽缸。

      共轨喷射式供油系统由高压油泵、公共供油管、喷油器、电控单元(ECU)和一些管道压力传感器组成,系统中的每一个喷油器通过各自的高压油管与公共供油管相连,公共供油管对喷油器起到液力蓄压作用。工作时,高压油泵以高压将燃油输送到公共供油管,高压油泵、压力传感器和ECU组成闭环工作,对公共供油管内的油压实现控制,彻底改变了供油压力随发动机转速变化的现象。

精动实验设备-高压共轨系统工作原理

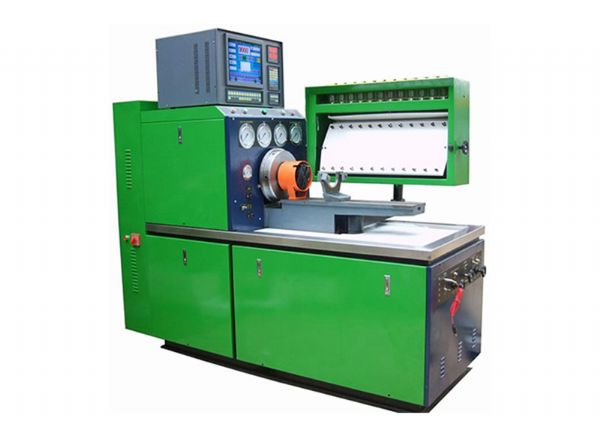

泰安市精动实验设备有限公司,高压共轨试验台,电喷试验台,电控泵试验台,12PSB喷油泵试验台,方向机试验台,液压泵试验台,覆膜机


精动实验设备-高压共轨系统工作原理
上一条:精动实验设备-电控高压共轨柴油发动机结构与工作原理以及检修方法下一条:高压共轨试验台
